El dragado es una operación esencial en múltiples sectores, especialmente en minería, construcción e infraestructura hidráulica. Su función principal consiste en la extracción de sedimentos, lodos o materiales compactos del fondo de ríos, embalses, puertos o zonas industriales sumergidas. Esta actividad no solo permite mantener navegables los canales y cuerpos de agua, sino que también es clave en proyectos de expansión portuaria, recuperación de terrenos y extracción de minerales mediante técnicas subacuáticas.
Uno de los mayores desafíos en estos entornos es el manejo de lodos con alto contenido de sólidos, que suelen ser densos, abrasivos y difíciles de transportar. Este tipo de material representa un reto tanto para el equipo como para la eficiencia del proceso, ya que puede provocar obstrucciones, un mayor desgaste de componentes y una reducción significativa en el rendimiento de bombeo.
En este contexto, la bomba de draga de succión se posiciona como una solución altamente eficiente y confiable. Tanto en sistemas de draga de succión con cortador, ideales para suelos compactos y dragado de precisión, como en operaciones con draga de succión de arrastre, que permiten cubrir áreas extensas con grandes volúmenes de sedimentos, estas bombas están diseñadas para mover mezclas densas de sólidos y líquidos de forma continua y controlada. En las siguientes secciones, exploraremos en detalle las ventajas clave de esta tecnología en aplicaciones exigentes con materiales de alta carga sólida.
¿Qué es una bomba de draga de succión?
Una bomba de draga de succión es un equipo hidráulico especializado diseñado para extraer y transportar mezclas de agua y materiales sólidos desde el fondo de cuerpos de agua. Su principal función es movilizar lodos, arena, grava u otros sedimentos con alto contenido de sólidos, facilitando su traslado hacia zonas de descarga o procesamiento. Estas bombas son el corazón operativo de sistemas como la draga de succión con cortador y la draga de succión de arrastre, donde se requiere un flujo constante y eficiente de material dragado.
El principio de funcionamiento se basa en la acción centrífuga: el impulsor de la bomba gira a alta velocidad, creando una zona de baja presión que succiona la mezcla hacia el interior de la bomba y la impulsa posteriormente a través de una tubería de descarga. A diferencia de las bombas centrífugas convencionales utilizadas para líquidos limpios o con bajo contenido de partículas, la bomba de draga de succión está diseñada específicamente para manejar sólidos de gran tamaño, alta densidad y propiedades abrasivas sin comprometer su rendimiento.
Entre los componentes típicos se encuentran el impulsor de gran diámetro, el revestimiento interno resistente al desgaste, el eje reforzado y una carcasa de alta resistencia estructural. Los materiales utilizados en su fabricación suelen ser aleaciones de hierro con alto contenido de cromo, aceros endurecidos y otros compuestos diseñados para soportar abrasión severa y condiciones extremas. Esta robustez permite su uso prolongado en entornos exigentes, como en operaciones con draga de succión de arrastre que deben manejar grandes volúmenes de sedimentos sin interrupciones.
Tipos principales de sistemas de dragado con bomba de succión
El uso de una bomba de draga de succión puede adaptarse a distintos tipos de sistemas de dragado, según el tipo de material, la profundidad y las condiciones operativas del entorno. Entre las configuraciones más utilizadas destacan la draga de succión con cortador y la draga de succión de arrastre, cada una con ventajas específicas para distintas aplicaciones.

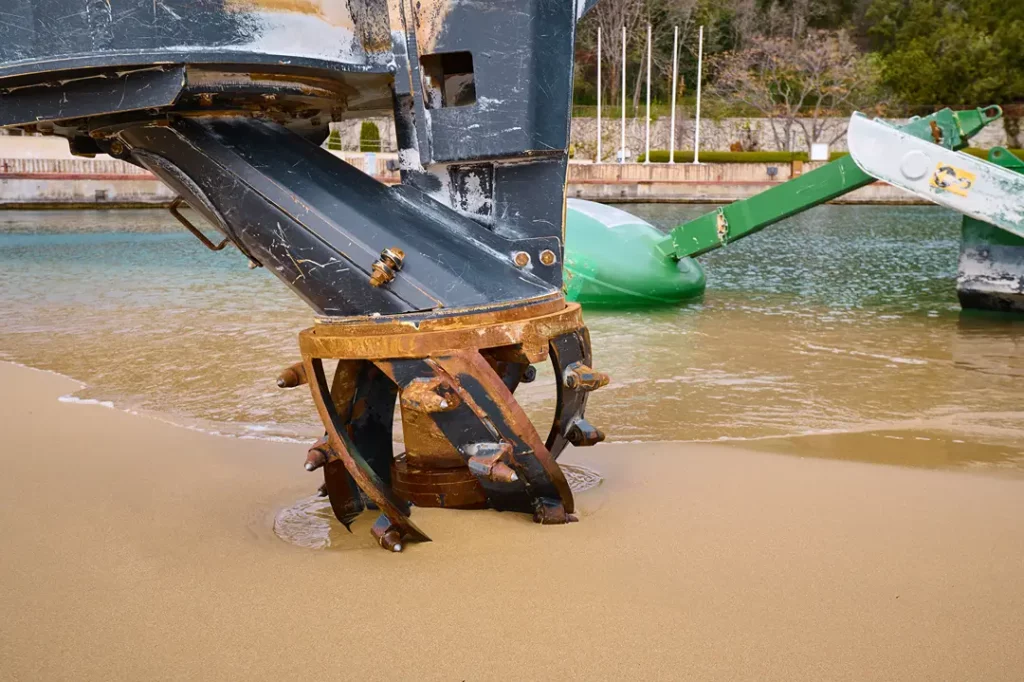

Draga de succión con cortador
La draga de succión con cortador combina una bomba de alta potencia con un cabezal rotativo equipado con cuchillas o dientes metálicos. Este cortador gira en el fondo, desintegrando suelos compactos o materiales duros como arcilla, grava o incluso formaciones rocosas blandas. Una vez fragmentado, el material es succionado eficientemente por la bomba y transportado a través de tuberías hasta el punto de descarga.
Este sistema es ideal para trabajos donde se requiere una acción mecánica agresiva sobre materiales resistentes o estratificados. Gracias a la fuerza combinada del cortador y la bomba de draga de succión, se mejora la penetración y extracción de lodos con alto contenido de sólidos o componentes minerales pesados. Además, permite mayor precisión en la profundidad y forma del dragado, lo que resulta clave en obras civiles o de minería submarina.
Draga de succión de arrastre

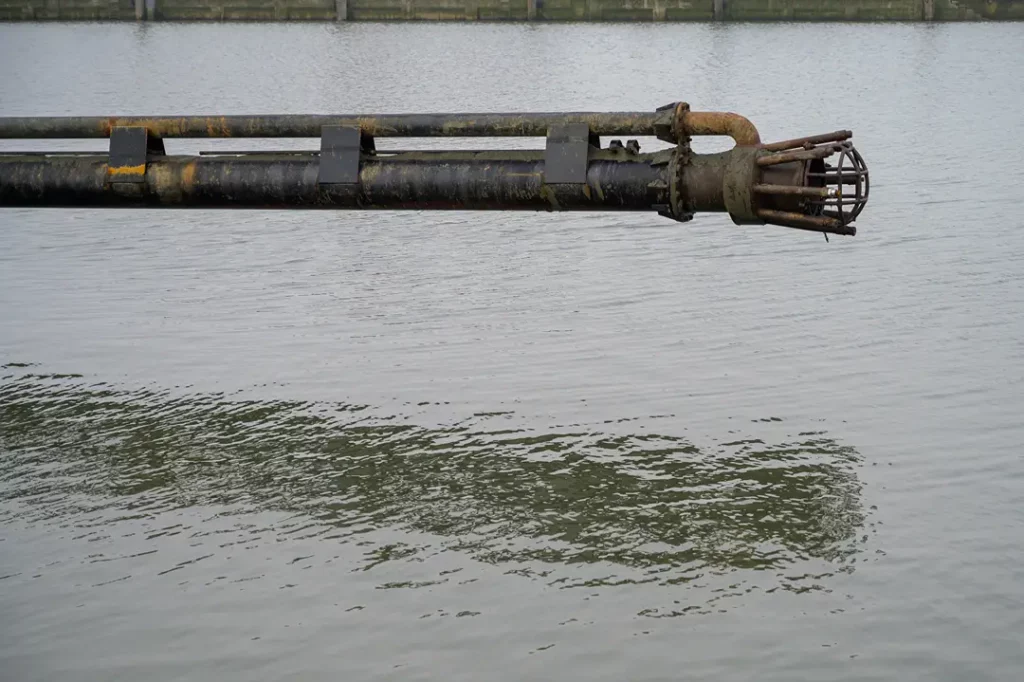

La draga de succión de arrastre opera de manera diferente: en lugar de contar con un cortador activo, emplea una gran tolva de succión que se desliza por el lecho acuático mientras el buque se desplaza lentamente, la bomba de draga de succión instalada a bordo crea un vacío que aspira los sedimentos sueltos directamente desde el fondo, sin necesidad de disgregación mecánica.
Este tipo de draga se utiliza comúnmente en puertos, ríos, canales de navegación y zonas costeras, donde los sedimentos suelen ser más blandos o ya fragmentados por corrientes y mareas. Una de sus principales ventajas es la capacidad de manejar grandes volúmenes de material en períodos cortos, lo que mejora la eficiencia en operaciones de mantenimiento o apertura de rutas fluviales.
Además, la draga de succión de arrastre requiere una intervención mecánica mínima en el fondo, reduciendo el impacto estructural y el desgaste del equipo, especialmente en operaciones de gran escala con suelos no compactados.
Ventajas clave de las bombas de dragado de succión en lodos con alto contenido de sólidos
El uso de una bomba de draga de succión en operaciones que involucran lodos densos y materiales abrasivos ofrece múltiples beneficios que mejoran la eficiencia, reducen costos y prolongan la vida útil del equipo. A continuación, se detallan las ventajas más relevantes en este tipo de aplicaciones, tanto con draga de succión con cortador como con draga de succión de arrastre.
Alta eficiencia hidráulica
Una bomba de draga de succión está diseñada específicamente para manejar mezclas densas de agua y sólidos sin comprometer el caudal. Gracias a su arquitectura hidráulica optimizada, puede mover grandes volúmenes de material sin generar obstrucciones internas, incluso en condiciones de alta concentración de sólidos. Esta capacidad mejora el rendimiento general del sistema y contribuye a una reducción significativa en los tiempos de operación.
Minimización de tiempos de inactividad
Las bombas de dragado convencionales pueden sufrir bloqueos o desgaste rápido al enfrentarse a partículas abrasivas. En cambio, una bomba de draga de succión cuenta con materiales y componentes diseñados para soportar ese entorno hostil. Esto se traduce en menor riesgo de fallas inesperadas y una operación más estable, además, su diseño facilita el mantenimiento preventivo, permitiendo una planificación eficiente y reduciendo las pausas operativas.
Mayor capacidad de bombeo continuo
En contextos exigentes como minería, dragado portuario o saneamiento de canales, la continuidad es clave. Las bombas empleadas en una draga de succión con cortador o una draga de succión de arrastre están construidas con una estructura robusta y tolerancia a condiciones extremas, lo que permite un funcionamiento prolongado sin pérdidas de presión ni caudal. Esta fiabilidad es esencial en entornos industriales donde cada parada representa un alto costo operativo.
Versatilidad en tipos de material
Uno de los grandes beneficios de la bomba de draga de succión es su adaptabilidad a diversos tipos de sedimentos. Ya sea que se trabaje con arena fina, grava gruesa, arcilla compacta o incluso residuos orgánicos, este tipo de bomba mantiene su rendimiento. Esta versatilidad es especialmente valiosa en proyectos multifase donde cambian las características del terreno dragado o en zonas donde los sedimentos varían por capas geológicas.
Menor impacto ambiental y precisión operativa
A diferencia de métodos más agresivos de extracción, las bombas de succión permiten una operación más controlada. En especial cuando se utiliza una draga de succión con cortador, es posible ajustar la profundidad y dirección del dragado para minimizar la alteración del entorno. Además, estas bombas reducen la turbidez y la dispersión de sedimentos en el agua, lo que disminuye el impacto ambiental y mejora el cumplimiento con normativas ambientales.
Comparación frente a otras tecnologías de bombeo
Cuando se trata de mover lodos con alto contenido de sólidos, la elección del tipo de bomba influye directamente en la productividad, durabilidad y eficiencia del sistema. Las bombas sumergibles estándar, aunque ampliamente utilizadas en aplicaciones industriales, presentan limitaciones importantes frente a una bomba de draga de succión, especialmente en tareas de dragado intensivo.
Las bombas sumergibles convencionales están diseñadas para líquidos con bajo o moderado contenido de sólidos. Su capacidad para manejar partículas abrasivas o lodos densos es limitada, lo que incrementa el riesgo de obstrucciones, fallas mecánicas y desgaste prematuro. En cambio, una bomba de draga de succión está especialmente optimizada para este tipo de condiciones extremas, con impulsores de gran paso, materiales resistentes a la abrasión y un diseño que facilita el paso de sólidos de gran tamaño sin comprometer el caudal.
Desde el punto de vista de eficiencia, las bombas de draga de succión superan claramente a las bombas sumergibles en aplicaciones donde el volumen de sólidos es elevado. Este tipo de bomba puede integrarse tanto en una draga de succión de arrastre como en una draga de succión con cortador, ofreciendo un sistema adaptable a diferentes tipos de terreno y condiciones hidráulicas. Su mayor vida útil y menor frecuencia de mantenimiento representan también una ventaja competitiva en términos de costos operativos.
En situaciones donde el sedimento está compactado o se compone de materiales resistentes como arcilla endurecida o mezclas con alto contenido mineral, una draga de succión con cortador ofrece un rendimiento muy superior al de tecnologías mecánicas tradicionales. El cabezal cortador desintegra el material, permitiendo a la bomba manejar la mezcla sin interrupciones, algo que sería inviable con equipos no diseñados para este nivel de exigencia. Esto convierte a las bombas de succión especializadas en la opción preferida para proyectos donde la productividad y la resistencia al desgaste son factores críticos.
Factores a considerar al elegir una bomba de succión para lodos densos
Seleccionar la bomba de draga de succión adecuada es fundamental para garantizar el éxito de un proyecto de dragado, especialmente cuando se trabaja con lodos de alta densidad y contenido sólido elevado. A continuación, se describen los principales factores que deben evaluarse para tomar una decisión técnica eficaz y rentable.
Tamaño y concentración de sólidos
El primer aspecto a considerar es el tipo de material a manejar: su granulometría, forma, densidad y porcentaje de sólidos. Una bomba de draga de succión debe tener la capacidad de permitir el paso de partículas grandes sin obstruirse ni dañarse. Cuanto mayor sea la concentración de sólidos, más robusta y eficiente deberá ser la bomba en términos de diseño hidráulico y resistencia al desgaste.
Profundidad del dragado y distancia de descarga
La profundidad desde la que se extrae el material y la distancia hasta el punto de descarga influyen directamente en la elección del modelo y potencia de la bomba. A mayor profundidad o distancia, se requiere una bomba con mayor capacidad de presión y potencia para mantener un flujo continuo. En estos casos, es clave asegurar que la bomba tenga la capacidad de superar las pérdidas de carga sin comprometer el rendimiento.
Tipo de draga: succión con cortador vs. de arrastre
El sistema en el que se integrará la bomba también es determinante. Si se trata de una draga de succión con cortador, la bomba debe ser capaz de manejar material compacto y trabajar en conjunto con el cortador para mantener una mezcla homogénea. Por otro lado, en una draga de succión de arrastre, la bomba debe adaptarse al arrastre de sedimentos más blandos y operar de manera continua en condiciones cambiantes del fondo. Cada configuración requiere una bomba optimizada para su modo de operación.
Requisitos de caudal y presión
Finalmente, es esencial definir los parámetros de operación, como el caudal necesario y la presión esperada en el sistema. Estos valores dependerán del volumen de material a movilizar por hora, la topografía del terreno, el tipo de sedimento y los objetivos del proyecto. Una bomba de draga de succión bien dimensionada permitirá alcanzar el rendimiento deseado sin forzar el equipo ni generar costos excesivos de energía o mantenimiento.
Conclusión
A lo largo del análisis, ha quedado claro que la bomba de draga de succión representa una solución altamente eficiente para el manejo de lodos con alto contenido de sólidos. Su diseño especializado permite una operación continua, confiable y resistente frente a condiciones extremas, lo que se traduce en una mayor productividad, menor mantenimiento y reducción de tiempos de inactividad.
Tanto en configuraciones con draga de succión con cortador, ideales para suelos compactos y dragado de precisión, como en sistemas con draga de succión de arrastre, más adecuados para grandes volúmenes de sedimentos blandos, la elección de la tecnología correcta puede marcar una diferencia significativa en los resultados del proyecto. Una bomba mal dimensionada o no preparada para materiales abrasivos puede acarrear fallas frecuentes, altos costos de operación y pérdida de eficiencia.
Por ello, es fundamental evaluar cuidadosamente cada variable del entorno operativo y, ante la complejidad de los lodos o la variabilidad de las condiciones de trabajo, consultar con expertos técnicos se convierte en un paso clave. Con el asesoramiento adecuado, es posible seleccionar la bomba de draga de succión más adecuada para cada aplicación, optimizando el rendimiento y asegurando la durabilidad del equipo a largo plazo.
